600x1000 Table surface

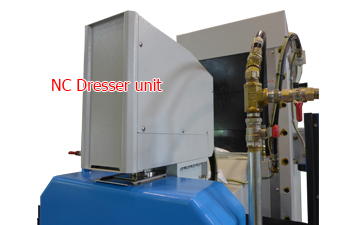

+NC Auto down feed system & NC Auto parallel dressing and compensating system (Option)
*Hydraulic longitudinal feed
*Auto cross feed
*Vertical feed is driven by AC servo motor
*Table longitudinal travel is controlled by sensor and solenoid valve
產品介紹

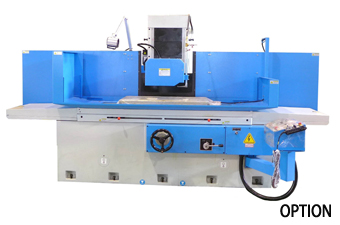

動柱系列 PFG-50100AHR
產品特性
- 最佳化結構 – 主結構採用高級鑄鐵及FEA最佳鋼性結構設計。主結構經內應力消除處理以達到最佳鋼性並保持穩定之精度。
- Turcite B 精密滑軌結構 – 前後及左右滑軌以"Turcite B "貼襯,可達到滑軌移動時之穩定性及確保滑軌之精度。
- 精密主軸設計 – 主軸採用精密級斜角滾珠軸承,彈筒式設計,偏擺在2 μm以內。全密封潤滑,壽命長、精度高。
- 上下NC自動進給系統(選購) – 所有動柱機型皆可加裝本公司自行開發之上下NC自動進給裝置,操作更方便並提升工作效率。
- 雙牆結構 – 像是動柱與檯面等零件結構,特點為雙牆結構保證為最大剛性及穩定性,尤其是在進行重磨時。
- 顧客可選擇購買上下NC自動進給系統,機器將會變成三軸全自動,使操作上更便利。
規格 | 單位 | PFG-50100AHR |
工作台面積 | mm | 500X1000 |
工作台面至主軸中心最大距離 | mm | 600 [加高:800 & 1000-選購] |
工作台最大荷重重量 | kgs | 800 |
工作台軌道 | V & 平軌 | |
砂輪尺寸 | mm | 405x50x127 |
主軸馬達 | HP | 10 [15*選購] |
機器淨重 | Kgs | 6000 |
裝箱毛重 | Kgs | 6800 |

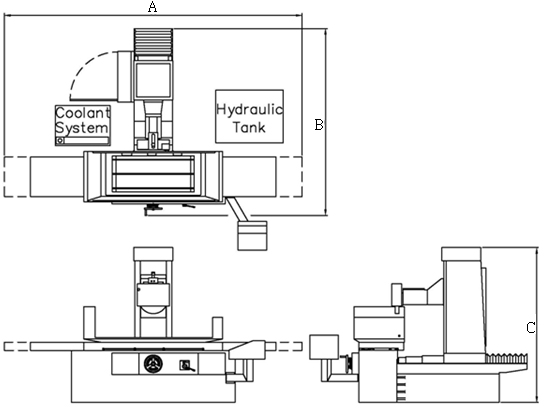

機器佔地面積 (AxBxC) | mm | 4600x2300x2040 |
