旋臂鑽床 TF-2000NCH

Capacity Drilling Steel >> ø85mm
Size of morse Taper >> MT6
Max. distance, column surface spindle center >> 2000mm
Horizontal Travel of Headtock >> 1530mm
Effective area of table(RxSxT) >> 800x540x400mm (equal x 2pc)

加入詢價

特點:

  1. 本機全由(TH-200H/TF2500H)鑄鐵構成。
  2. 各傳動軸皆有高效安全保護裝置。
  3. 本機為精密油壓系統構成，方便操作，準確迅速。
  4. 油壓系統與電器系統，採分離式設計，確保供電系統安全。
  5. 主要傳動系統，皆渦輪渦焊設計，省力、耐用、高效率
  6. 主軸主要齒輪是以鉻鉬合金鋼所做成，並且都是經過調質滲碳熱處理和精密研磨。
ITEM型式 MODEL　TF-2000NCH
Capacity
最大工作能量		Drilling鑽孔Stell鋼　Ø85
castiron鑄鐵　Ø105
Tapping攻牙Stell鋼　M65
castiron鑄鐵　M75
Boring搪孔Stell鋼　Ø150
castiron鑄鐵　Ø200
Spindle stroke 主軸上下行程H400
Size of morse Taer 主軸孔莫氏推拔番號　MT6
Spindle speed 主軸變速　H.L兩檔無段變速
(H.L variable speed by inverter)20-1300rpm
Spindle Feeds 主軸進給範圍　DC驅動系統
DC motor
0.05-200mm/min

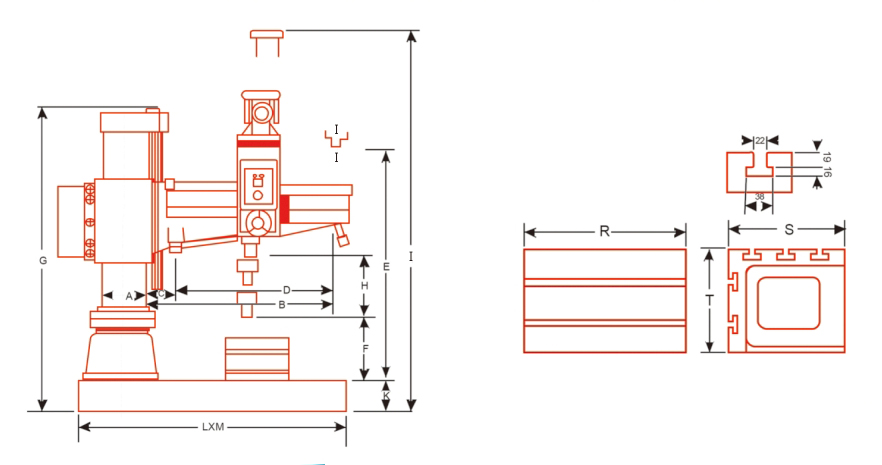

distance
Column Diameter 立柱直徑A480
Max.distance,column sarace spindel center立柱面至主軸中心最大距離B2000
Min.distance,column sarace spindel center立柱面至主軸中心最小距離C420
Horiontal Travel of Meadstock 主軸左右移動行程D1530
Max.distance,base to spindel 主軸最大距離E1800
Min.distance,base to spindel 主軸最小距離F560
Overall height of column 機械全高G2950
Machine height of column 機械最大高度I3400
Dimensions of hase [L x H xK] 底座尺寸　2900 x1200 x 250
Effective area of table [ R x S x T ] 工作台有效區　800 x 540 x 400 equal x 2PC
Spindle drive motor [HP] 主軸馬達　10HP(OPT.15HP)
Arm elevation motor [HP] 旋臂驅動馬達　2HP
Coolant pump [HP] 冷卻馬幫浦　1/4HP
Oil motor [HP] 油壓馬達　1HP
Inverter 變頻器　10HP(OPT.15.20HP)
Touching control screen 觸控螢幕　10"
Net weight -Approx [kg]　7200
Groos weight-Approx [kg]　8000
Measurement [ L x W x H ] 裝箱尺寸　3150 x 1450 x 3300
All specfications and designes are subject to change without notice.
本公司保留隨時修改上述規格之權利。

​​​​​​​
