AD-30A >> Work Table Dimensions : 500x300mm
Max. Workpiece Dimensions : 875*470mm
X,Y-axis travel : 350x250mm
Z-axis travel : 350mm
Max. Length of Electrode : 400mm
Min. Electrode Diameter : ø0.2~ø3.0mm
Max. Workpiece Weight : 150kgs
產品介紹
細孔放電加工機-AD-30A
產品特點
- 裝配精密經密伺服馬達，鑽孔穩定度佳。
- 適用超硬鋼材及任何可導電性材質的細孔加工。
- 適用於較大工件及塑膠模具之加工。
- 孔徑可從0.2mm~3.0mm，黃、紅銅皆可適用。
- 自動洩壓高壓泵浦。
- 不銹鋼工作檯。

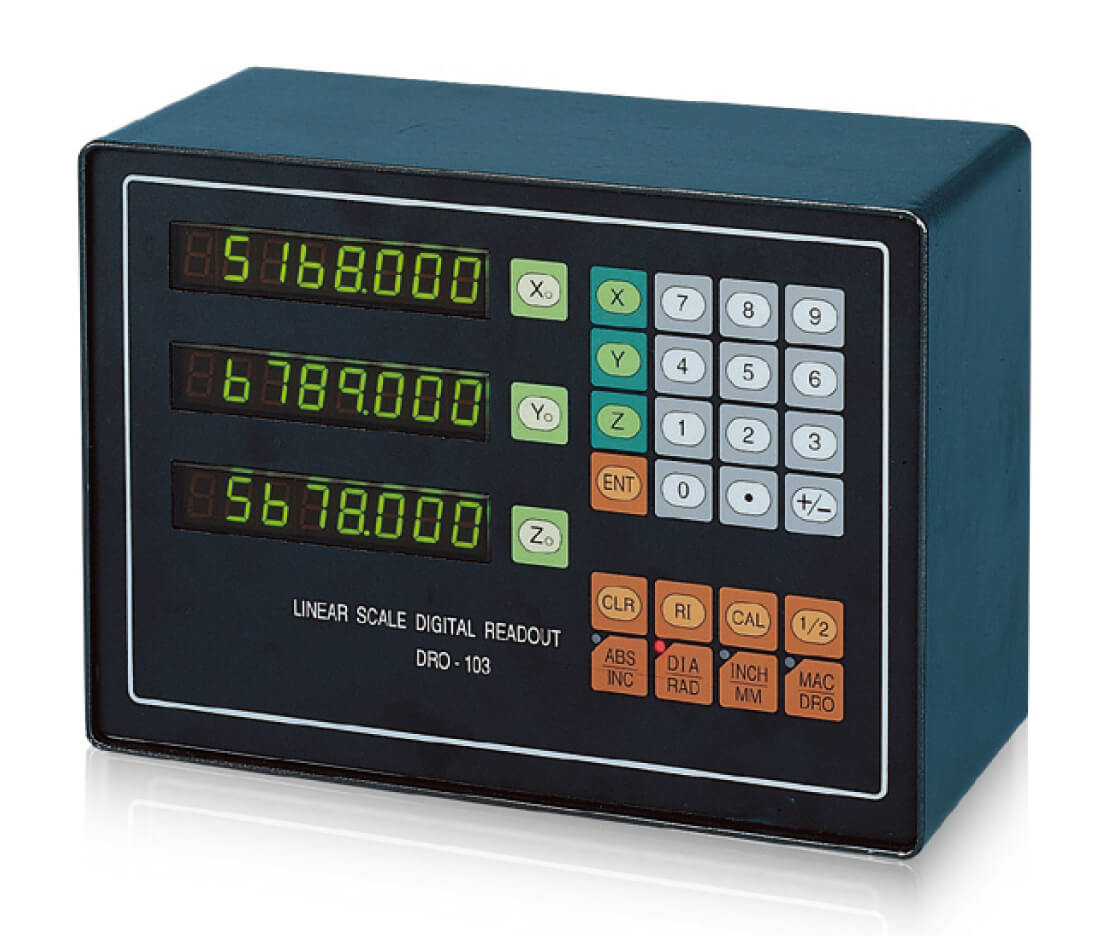

3 軸 D.R.O. 深度設定以便加工。
產品規格：
| 型號 | AD-40A | AD-30A | AD-20A | AD-30 | AD-20 |
| 工作台尺寸 | 600x300 mm | 500x300 mm | 500x300 mm | 460x210 mm | 460x210 mm |
| 電極直徑 | Ø0.2~Ø3.0 mm | Ø0.2~Ø3.0 mm | Ø0.2~Ø3.0 mm | Ø0.2~Ø3.0 mm | Ø0.2~Ø3.0 mm |
| 最大工件尺寸 | 1000x500 mm | 875x470 mm | 875x470 mm | 630x420 mm | 630x420 mm |
| 最大工件重量 | 300 kgs | 150 kgs | 150 kgs | 80 kgs | 80 kgs |
| X,Y軸行程 | 450x350 mm | 350x250 mm | 350x250 mm | 300x200 mm | 300x200 mm |
| 電解液 | 水 | 水 | 水 | 水 | 水 |
| Z軸行程 | 350 mm | 350 mm | 350 mm | 350 mm | 350 mm |
| 水箱容量 | 20 Litres | 20 Litres | 20 Litres | 20 Litres | 20 Litres |
| 工作頭行程 | 350 mm | 350 mm | 150 mm | 330 mm | 150 mm |
| 機台重量 | 1000 / 1100 kg | 800 / 900 kg | 750 / 850 kg | 550 / 650 kg | 500 / 600 kg |
| 最長電極 | 400 mm | 400 mm | 400 mm | 400 mm | 400 mm |
| 裝箱尺寸 | 1450x1450x2240 mm | 1240x1210x2240 mm | 1240x1210x2240 mm | 1240x1210x2240 mm | 1240x1210x2240 mm |
Power Supply Specifications
| MODEL | UNIT | |
| Max. Current | A | 25 |
| Peak Current Setting (IP) | Steps | 6 |
| Pulse On-time Setting | Steps | 9 |
| Pulse Off-time Setting | Steps | 9 |
| High Voltage | Steps | 3 |
| Power Input | V | 220 / 380 / 415 |
| Max. Rating Power | KVA | 4 |

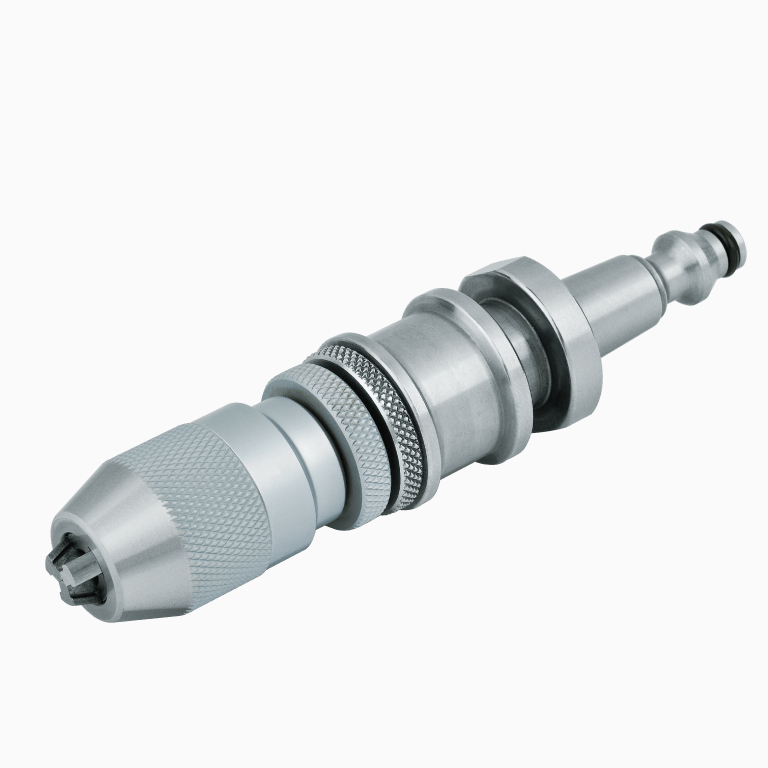

精密型自動換刀夾頭

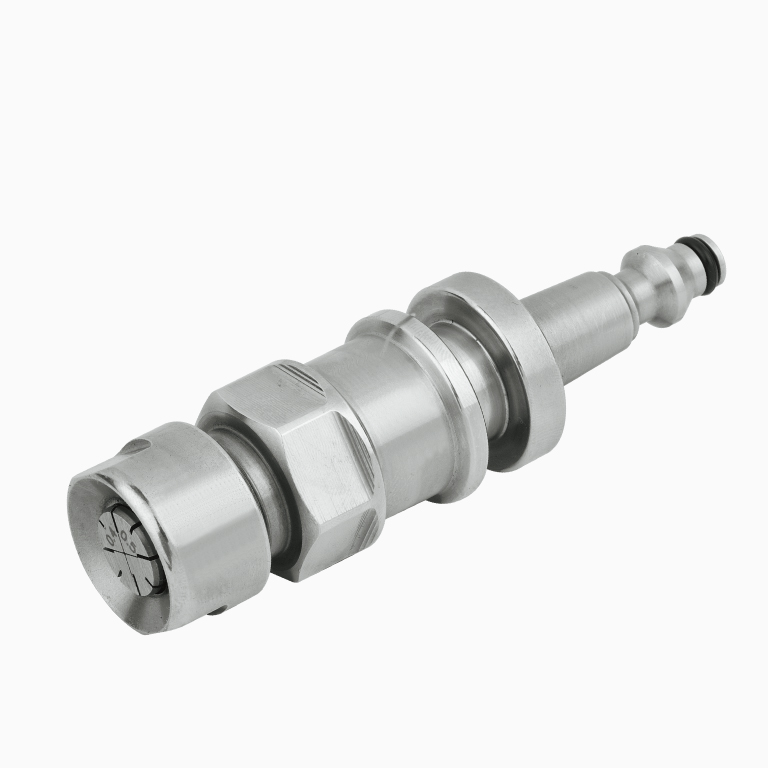

自動換刀筒夾

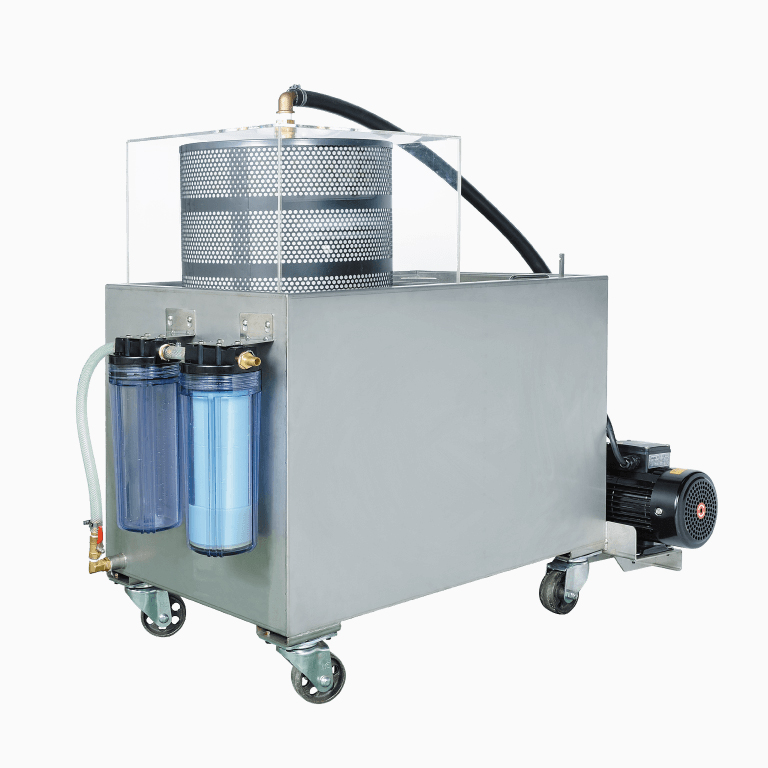

過濾水箱
