Table Size : 1230x820mm
X/Y-axis travel : 800/630mm
Z-axis travel : 600mm
Maximum cutting slope (°) : ±30°(100mm)
Max. work-piece weight : 2300kgs
Dia. Of molybdenum wire : ø0.1~ø0.2mm
產品介紹
FD 大錐度系列
- 智慧型電極絲張力追蹤系統採交流伺服系統處理
- 無需導絲器、眼膜實現 30000ｍ㎡大面積 60˚大錐度連續多次切割加工 Ra≦1.2um
- 30˚ 斜頂孔 200mm 大厚度多次切割、上中下尺寸精度 0.02mm
- 60˚ 八方橫向對邊尺寸誤差 ≦ 0.03mm

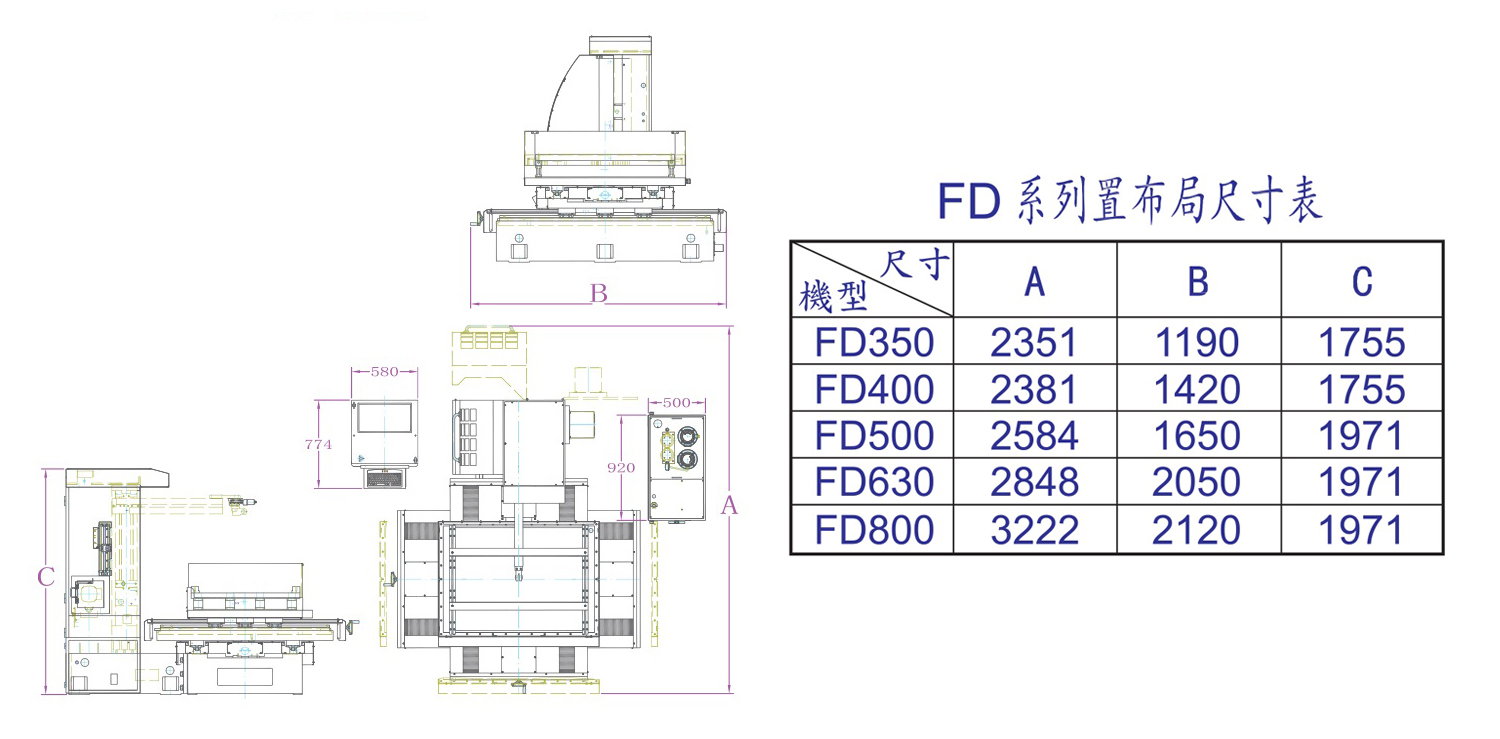

MACHINE UNIT 機械尺寸
| 型別 | FD400 | FD500 | FD630 | FD800 | |||
| 規格 | |||||||
| Work tank (WxDxH) 工作水槽 | mm (inch) | 910x600x400 (含壓克力罩) | 1010x680x400 (含壓克力罩) | 1230x820x400 (含壓克力罩) | 1410x1010x400 (含壓克力罩) | ||
| Work table size (XxY) 工作台面積 | mm (inch) | 910x600 | 1010x680 | 1230x820 | 1410x1010 | ||
| Work table travel (XxY) 工作台行程 | mm (inch) | 500x400 | 630x500 | 800x630 | 1000x800 | ||
| Mox. work-piece thickness 最大加工件厚度 | mm (inch) | 400(350) | 600(450) | 600(450) | 600(450) | ||
| 最大切割斜度Degree/mm) | °/mm | ±30° /100 | ±30° /100 | ±30° /100 | ±30° /100 | ||
| Max. work-piece size(DxWxH) 最大加工件尺寸 | mm (inch) | 400x500x400 | 500x630x600 | 630x800x600 | 800x1000x600 | ||
| Max. work-piece weight 最大加工件重量 | kgs (lbs) | 600 | 1400 | 2300 | 4000 | ||
| The wire bobbin travel 最大滾絲軸行程 | mm (inch) | 250 | 250 | 250 | 250 | ||
| Dia. of molybdenum wire 電極鉬絲直徑 | mm (inch) | ψ0.1-ψ0.20 | ψ0.1 -ψ0.20 | ψ0.1-ψ0.20 | ψ0.1-ψ0.20 | ||
| External dimensions(WxDxH) 外型尺寸 | mm (inch) | 1680x1300x1760 | 1840x1500x1980 | 2100x1750x1980 | 2660x2150x1980 | ||
| Packing dimensions (WxDxH) 包裝箱外形尺寸 | mm (inch) | 1950x1500x2070 | 2120x1760x2340 | 2380x1980x2340 | 2760x2280x2360 | ||
| Net weight 淨重 | kgs (lbs) | 1600 | 2400 | 3100 | 4000 | ||
中走絲專用數控系統
Autocut 多次切割系統
HF 多次切割系統
機台特性【五大超前設計】：
- 全系列機床構件採標準加工中心機架構設計製造、不因承重位移後而使精度產生任何變化(非倒吊結構)
- 全系列 XY軸採日本 THK 線軌、採日本 NSK精密靜音軸承、UVZ軸採上銀線軌【QB機型除外】、機台精度達中國慢走絲國家標準
- 全系列配備電極絲全智慧動態控制系統 【WIDCS】 、 全過程在電極絲高速運行中高精確高靈敏適時張力控制、【控制精度達到 0.2N / 0.5S】
- 全系列配備電極絲刀庫化控制、伺服機種全部採用日本松下交流伺服
- 全系列配備高速高精度智慧型高頻電源、可依據切割材質、厚度、電流產出最佳切割參數加工
※ 如果無法承諾、實現6A核心指標的中走絲那就是中低階的中走絲系統
(不需要導向器、眼膜情況下、本公司承諾)
(不需要導向器、眼膜情況下、本公司承諾)
- 連續 30,000 ｍ㎡大面積切割實現 Ra ≦1.0um
- 連續加工 30個相同工件第一個與第 30 個的一致性誤差≦ 0.005mm
- 100mm 厚度多次切割、上中下的尺寸誤差≦ 0.005mm、而 200mm厚度切割、上中下尺寸 誤差≦0.02mm
- 大錐度切割(FD機種) 60˚ / 50mm 厚度時 Ra≦1.2um / 3000ｍ㎡
- 電極絲損耗 0.01mm / 100,000 ｍ㎡ (均達300,000ｍ㎡切割面積才需換絲)
- 包含絲筒換向時間切割效率可達 160ｍ㎡ / 每分鐘、電流 6A以上
八大貼心設計、【所有設計都是來自客戶的需求】
- 一鍵上絲、智慧上滿絲不需等待
- 無需眼膜、所有導輪加裝防脫保護器穿絲容易、直接掛絲不易滑脫
- 一鍵緊絲(依據絲徑自動恆張力緊絲、免除人為疏失)
- 全系列 Z 軸上下位移、不需拆絲
- 切割全過程有智慧型電極絲張力追蹤系統處理【WIDCS】、保持恆張力切割、不因電極絲延展、損耗、導致精度、速度下降、引起斷絲
- 依據需求可打開自動刀庫功能可達 0.005mm /30件 Ra≦1.0um
- 只需輸入切割材質、厚度、切割電流即可產出最佳參數加工
配備新型長壽導電塊、壽命為傳統導電塊的 20倍、步進機種採皮帶傳動(無齒輪箱造成的異音與齒輪磨損誤差)
