TABLE SIZE : MVC-1160G X-1200*Y-600mm ; MVC-1370G X-1200*Y-600mm ;
MVC-1690G X-1800*Y-810mm ; MVC-1890G X-2000*Y-810mm

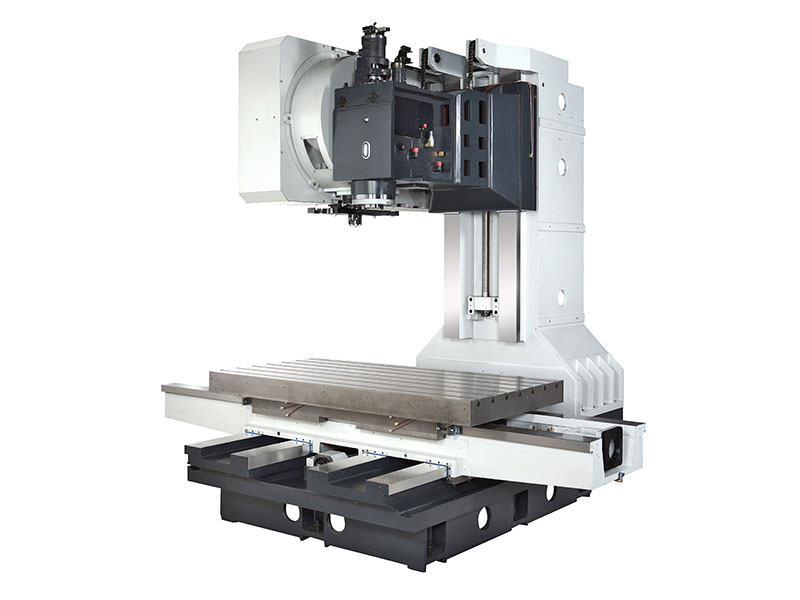

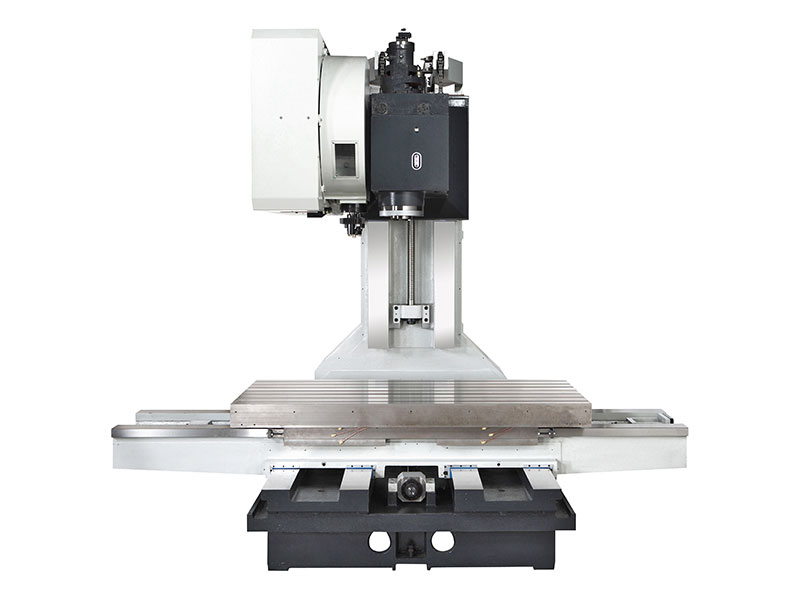

產品介紹
產品特點
- 主軸軸承配置是由可承受重切削的滾珠軸承所支撐。滾珠軸承擁有較大的接觸面積，可承受較大的軸向及徑向切削力，再透過電腦模擬軸承之配置，以達到主軸之最大剛性。
- 主軸雙段齒輪變速搭配高功率主軸馬達產出無可匹敵之除削率。
- 主軸及變速箱配合油冷卻循環以保持培林低溫狀態及延長使用壽命。
產品規格
| 項目 \ 機種 | 單位 | MVC-1160G | MVC-1370G | MVC-1690G | MVC-1890G | ||
| 行程 | X軸行程 | mm | 1,100 | 1,300 | 1,600 | 1,800 | |
| Y軸行程 | mm | 600 | 700 | 900 | 900 | ||
| Z軸行程 | mm | 610 | 700 | 800 | 800 | ||
| 滾珠螺桿 | X軸 | R40 x P12 | R50 x P12 | R50 x P12 | |||
| Y軸 | R40 x P12 | R50 x P12 | R50 x P12 | ||||
| Z軸 | R40 x P12 | R50 x P12 | R50 x P12 | ||||
| 工作臺 | 面積 | mm | 1,200 x 600 | 1,400 x 700 | 1,800 x 810 | 2,000 x 810 | |
| 最大載重 | kgs | 800 | 1,200 | 2,000 | |||
| T型槽 | mm | CD 100 x 18 x 5T | CD 125 x 18 x 5T | CD 125 x 18 x 7T | |||
| 主軸 | 主軸錐度 | BT50 | |||||
| 主軸轉速及傳動方式 | RPM | 6,000 齒輪頭式 | |||||
| 距離 | 主軸鼻端至工作臺面 | mm | 150-750 | 150-850 | 150-950 | ||
| 主軸中心至立柱 | mm | 600 | 700 | 900 | 900 | ||
| 刀具 | 刀具數 | 24 | |||||
| 最大刀具長度 | mm | 350 | |||||
| 最大刀具直徑 | mm | 220 | |||||
| 最大刀具重量 | kgs | 20 | |||||
| 換刀時間 | sec | 2.5 (60HZ) | |||||
| 頭部 | 減速比 | 01:04.2 | |||||
| 前軸承 | NN3018 | ||||||
| 後軸承 | NN3012 | NN3016 | |||||
| 主軸潤滑方式 | 油脂 | ||||||
| 軸承預壓方式 | 定位預壓 | ||||||
| 拉刀力 | kgs | 2,000 | 2,400 | ||||
| 冷卻方式 | 油冷式 | ||||||
| 主軸冷卻需求 | keal/h | 1,500 | |||||
| 進給 | 快速進給速度 | m/min | X:20, Y:20, Z:18 | X:20, Y:20, Z:15 | |||
| 控制器 | 三菱控制器 (10.4") | M80 | |||||
| Fanuc控制器 (8.4") | 0i-MF β12系列 | 0i-MF α12系列 | 0i-MF α12系列 | ||||
| 電機 | 主軸電機 | HP | 20 | 25 | |||
| 進給軸電機 | 三菱控制器 (10.4") | KW | X:2.0, Y:2.0, Z:3.5 | X:3.5, Y:3.5, Z:3.5 | X:7.0, Y:7.0, Z:7.0 | ||
| Fanuc控制器 (8.4") | KW | X:2.5, Y:2.5, Z:3.0 | X:4.0, Y:4.0, Z:4.0 | X:7.0, Y:7.0, Z:7.0 | |||
| 機床尺寸(正面x深度x高) | cm | 292*212*272 | 340*270*290 | 524*330*350 | 524*330*350 | ||
| 淨重 | kgs | 8,500 | 11,800 | 17,900 | 18,500 | ||
| 適合櫃型 | 40'HQ | 拆成兩板裝40'HQ | 20'FR | ||||
| 或不拆裝20'FR | |||||||
【標準配件】
- 三色警示燈
- 刀臂式刀庫
- 移動式手輪
- 全密式鈑金
- 剛性攻牙
- 主軸油冷機
- RS232介面卡
- 電氣箱熱交換器
- 後沖水系統
- 自動潤滑系統
- 自動斷電系統
- 金屬伸縮護蓋
- 切削液箱過濾裝置
- 螺旋捲屑機(含桶)
- 水平調整螺絲及墊塊

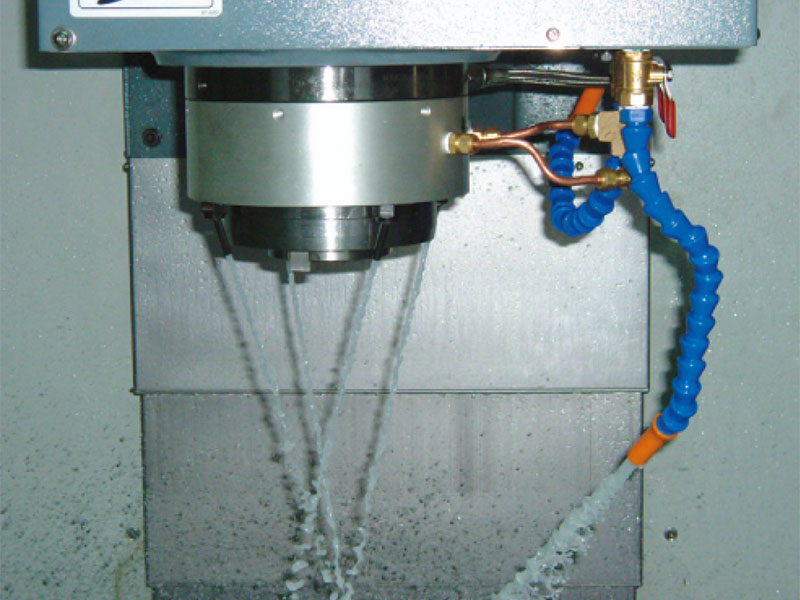

- 主軸噴水/吹氣裝置
- 手持式水槍及風槍
- 工具箱
【選購配件】
- 電氣箱冷氣型
- 主軸環狀噴水
- 刀長量測
- 第四/五軸轉台
- 油水分離機
- 主軸中心出水
- 龍船捲屑機(含桶)
- 旋轉窗
